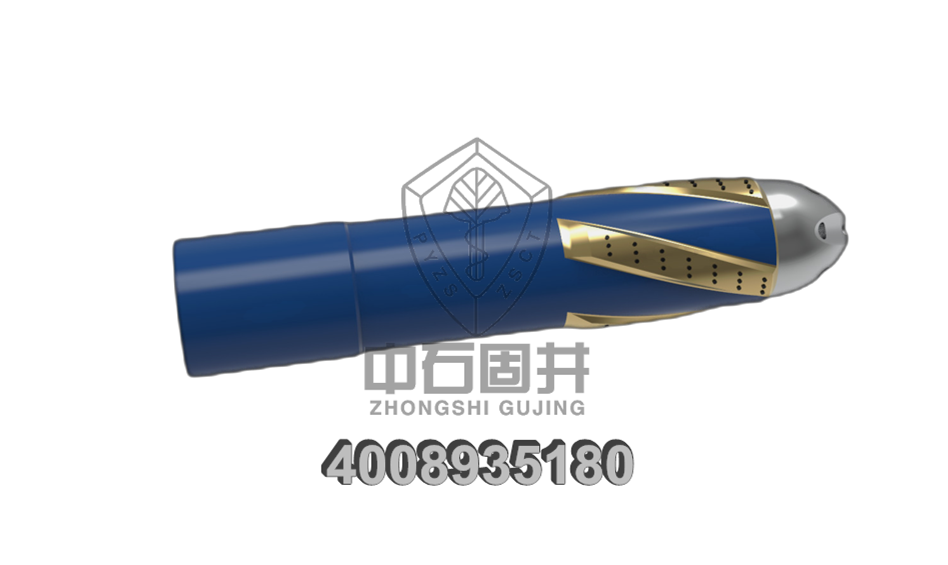

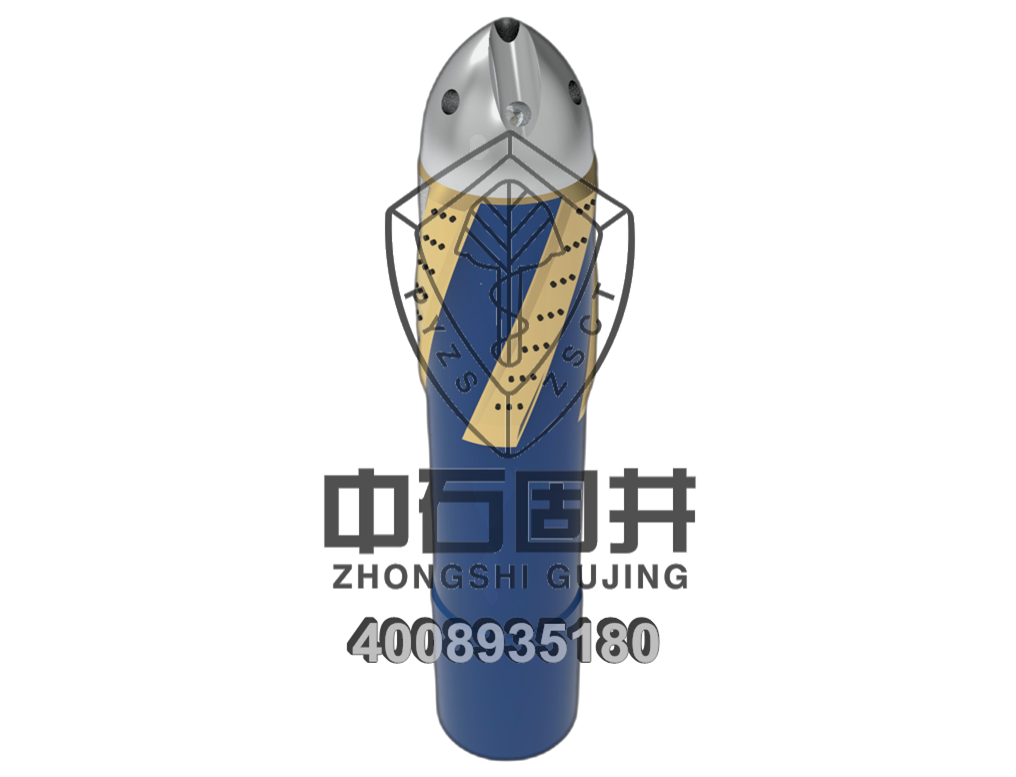

水力旋轉引鞋（Hydraulic rotary guide shoe）
是具有旋轉功能的高效下套管引鞋，通過旋轉改變井底鉆井液的流態，減小下套管摩阻，提高鉆井液攜屑能力，防止插入地層卡死，解決井眼縮徑、地層坍塌等問題。
1.通過水力渦輪動力帶動引鞋頭部旋轉，引導鉆井液形成高速旋轉渦流，從而對井眼（管壁）進行清理和修整；
2.導向鞋頭為鋁制或者樹脂偏心式，遇阻時，可順利翻越障礙或者縮頸，能夠更有效地引導套管串入井；
3.本體內部均為PDC可鉆材料；
4.外部增加螺旋刮削耐磨帶，選用優質碳化鎢圓柱鑲嵌。
水力旋轉引鞋參數表
規格/（in） | 外徑 | 內徑 | 高度 | 水眼直徑 | 適用螺紋類型 | 承壓能力（MPa） | 單重（KG） | 圖號 | |
140 | 5-1/2 | 160 | 127.3-118.6 | 840 | 45 | API螺紋/特殊螺紋 | 35 | 38 | FSBCCT140 |
168 | 6-5/8 | 187.8 | 153.6-144.1 | 910 | 45 | API螺紋/特殊螺紋 | 35 | 45 | FSBCCT168 |
178 | 7 | 200 | 166-150.4 | 910 | 45 | API螺紋/特殊螺紋 | 35 | 54 | FSBCCT178 |
194 | 7-5/8 | 219.1 | 178.4-162 | 910 | 45 | API螺紋/特殊螺紋 | 35 | 62 | FSBCCT194 |
219 | 8-5/8 | 244.5 | 205.6-190.8 | 880 | 45 | API螺紋/特殊螺紋 | 35 | 72 | FSBCCT219 |
244 | 9-5/8 | 269.7 | 226.6-214.3 | 920 | 70 | API螺紋/特殊螺紋 | 35 | 86 | FSBCCT244 |
273 | 10-3/4 | 298 | 258.9-242.8 | 920 | 70 | API螺紋/特殊螺紋 | 35 | 100 | FSBCCT273 |
298 | 11-3/4 | 323.9 | 281.5-273.6 | 920 | 70 | API螺紋/特殊螺紋 | 35 | 120 | FSBCCT298 |
340 | 13-3/8 | 365 | 320.4-313.6 | 930 | 70 | API螺紋/特殊螺紋 | 35 | 146 | FSBCCT340 |
406 | 16 | 431.8 | 384.1-381.3 | 930 | 70 | API螺紋/特殊螺紋 | 21 | 188 | FSBCCT406 |
473 | 18-5/8 | 508 | 450.9 | 930 | 70 | API螺紋/特殊螺紋 | 21 | 240 | FSBCCT473 |
508 | 20 | 531 | 485.7-475.7 | 1000 | 70 | API螺紋/特殊螺紋 | 21 | 304 | FSBCCT508 |
備注：特殊規格型號產品可進行設計定制。 | |||||||||
